凿井井架混凝土浇筑 施工程序: 基础开挖→找线→修整基础→支设基础底座模板→浇筑基础底座混凝土→支设基础模板→支设、固定预埋管→检查预埋管尺寸→浇筑混凝土→拆模一洒水养护。 凿井井架设计要求 足够的承载能力 井架设计要结构合理,有一定的强度、刚度和稳定性,以满足施工中的需要。 根据井简施工时悬吊荷载及冲击荷载较小.4台悬吊稳车两面布置.中心线与井架地面中心线夹角大于15度角.因此该井架在结构上要保证两面稳定性相同.天轮平台可以两面出绳。 足够的过卷高度 井架设计时,要合理的确定高度，以保证系统有足够的过卷高度，防止时滑架与天轮平台梁相撞或发生跑车事故。又因该井架需设翻矸设施.故设计时考虑吊桶翻转高度。为此.井架设计高度包括井盖门开启所需高度、过卷高度、吊桶、钩头、连接装罟和滑架高度，天轮公称半径等，以满足设计要求， 角跨距和天轮平台尺寸满足施工要求 井架角跨距和天轮平台尺寸应与施工时凿井悬吊设施、井筒的断面相适应.为此设计尺寸能满足井筒施工材料、设备的运输吊盘的吊挂、锁口盘的安装以及凿井设备悬吊天轮均能布置在天轮平台上。

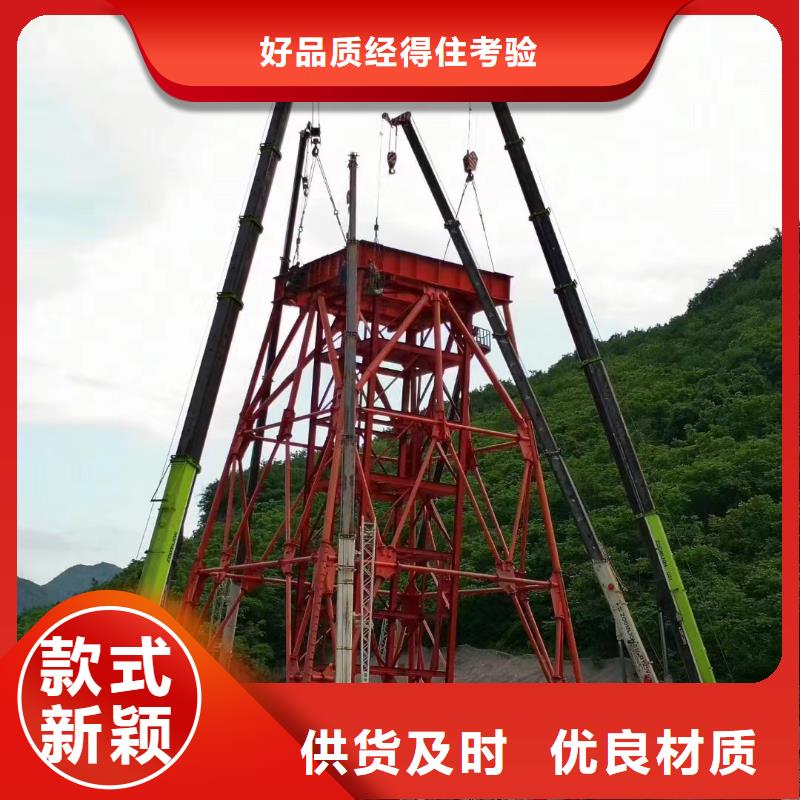

简介 凿井井架也称掘进井架，是一种临时井架，主要用来支承天轮平台并承受立井施工时矸石、运送人员和物料的荷载，以及悬吊凿井设备的荷载。当井筒施工完成后，一般要经过改绞，将凿井井架换成生产井架，以满足矿井生产的需要，因此它是煤矿建井工程中重要的施工结构物之一。 钢凿井井架的型式 凿井井架按所用的材料来分，主要有木制的和钢制的两种。木井架由于防火性能和承载能力较差已经被淘汰，因此目前工程中主要采用钢制凿井井架，钢凿井井架的型式以亭式为主。 凿井井架结构型式首先心须满足凿井施工工艺的技术要求，此外还应满足以下几个方面的要求;结构简单，杆件数量少:重量轻，用料省;加工制造容易;运输、安装和拆卸方便;受力性能好;整体稳定性好等。 亭式钢凿井井架由于良好的生产、施工及力学性能，在实际工程中应用为广泛。
